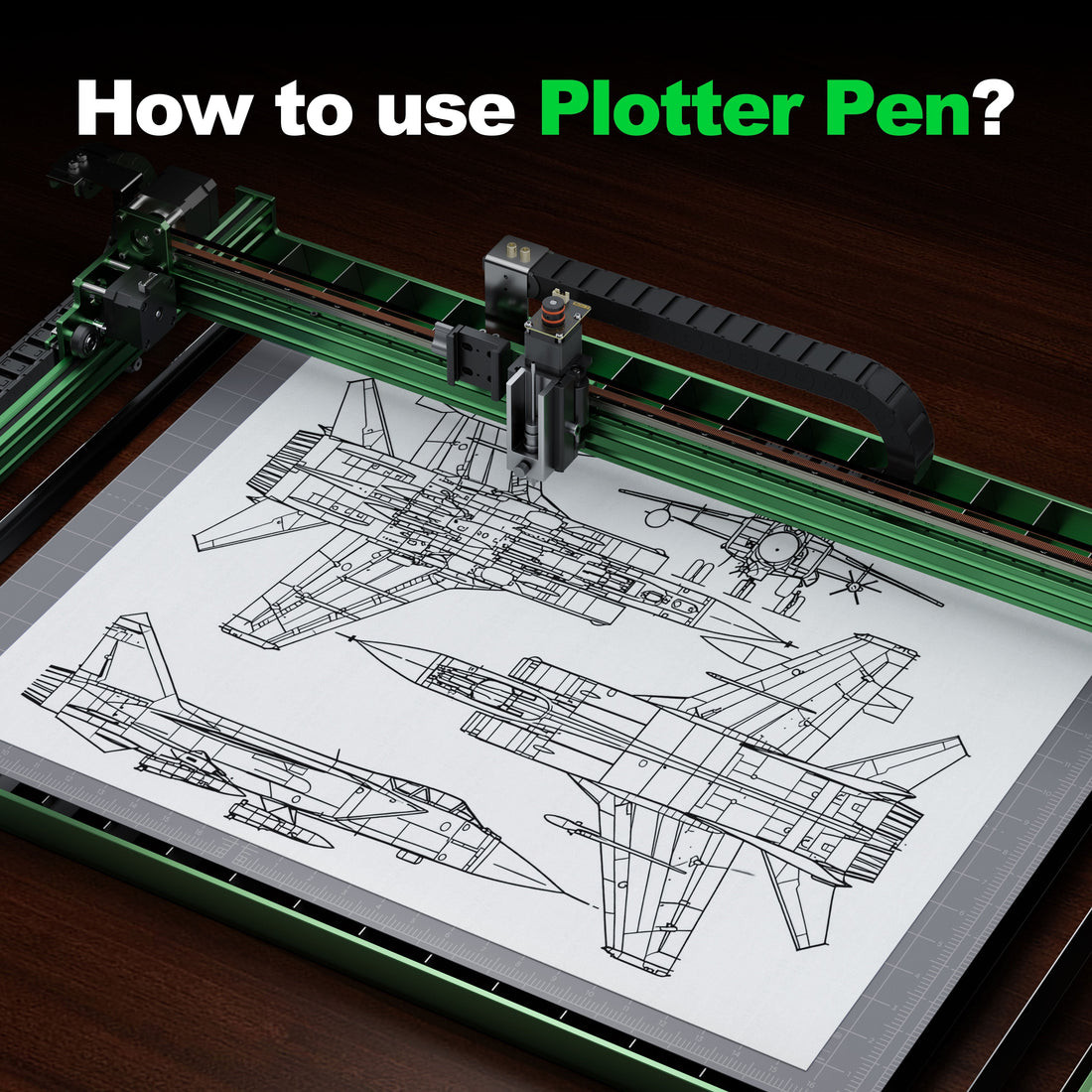

Pourquoi apprendre à utiliser un stylo traceur avec NEJE Max 4 ?
Avez-vous déjà voulu transformer des designs numériques en œuvres d'art dessinées à la main avec une précision parfaite, sans avoir la main ferme ? Un stylo traceur sur le NEJE Max 4 v2 vous permet de faire exactement cela — transformer des fichiers vectoriels en chefs-d'œuvre à l'encre sur papier. À la fin de ce guide, vous saurez non seulement comment utiliser un stylo traceur, mais vous comprendrez également pourquoi chaque étape est importante.
Tout ce dont vous avez besoin
- Stylo traceur (pointes remplaçables)
- NEJE Max 4 v2 (axe Z motorisé)
- Papier (surface de dessin)
- Ruban de masquage (papier fixé)
- Tapis de découpe (base stable)
Pas à pas : Comment utiliser un stylo traceur ?
1. Préparer le stylo traceur
Tester le débit d'encre sur un brouillon. Nettoyer la pointe avec de l'alcool si elle est bouchée. Installer fermement le stylo dans le module d'axe Z motorisé.
2. Activer l'axe Z dans le logiciel Lightburn
Ouvrir les Paramètres Machine → Cocher « Activer l'axe Z »
3. Fixer le papier sur le tapis de découpe
Aligner le papier bien droit et fixer les quatre coins avec du ruban de masquage.
4. Mesurer la distance entre le stylo et le papier
- Abaisser le stylo manuellement jusqu'à ce qu'il supporte l'utilisation de l'axe Z motorisé, puis le visser.
- Utiliser une règle ou un pied à coulisse numérique pour mesurer la distance entre le stylo et le papier.
- Décalage Z max : NEJE Max 4 v2 → 20 mm, NEJE Max 4 → 45 mm
Exemple : Si l'écart = 2 mm → régler le décalage Z à 2,2 mm (légère marge)
5. Télécharger le design et configurer LightBurn
Importer le fichier SVG/vectoriel et cliquer sur « Cadre » pour prévisualiser.
Dans les paramètres de calque : Vitesse : 5000-15000 mm/min (plus lent = lignes plus épaisses), Décalage Z : correspond à votre écart mesuré (+0,2 mm)
6. Appuyer sur Démarrer
Regardez le stylo traceur dessiner votre motif.
💥Contrôle Pro de l'axe Z via la console LightBurn💥
Pourquoi mesurer manuellement quand la machine peut le faire pour vous ? Cette méthode de console LightBurn élimine les incertitudes et prévient les collisions.
Commandes de la console LightBurn pour l'axe Z (prêtes à copier-coller)
| Commande | Action | Nom |
|---|---|---|
|
G0 Z-20 (MAX 4 v2) G0 Z-45 (MAX 4) |
Déplacer l'axe Z au point le plus bas |
Décalage Z 20mm Décalage Z 45mm |
| G0 Z-18 | Lever de 2 mm par rapport au papier | Décalage Z 18mm |
| G0 Z0 | Retour de l'axe Z à l'origine (facultatif) | Décalage Z 0mm |
Étape par étape : Configuration du stylo traceur contrôlé par console
1. Activer l'axe Z + les mouvements relatifs
- LightBurn → Paramètres Machine
- ✓ Activer l'axe Z
- ✓ Mouvements Z relatifs uniquement
2. Fixer le papier (comme précédemment)
3. Abaisser automatiquement le stylo avec la console
- Taper : G0 Z-20 → Appuyer sur Entrée
- Placer un morceau de papier sous la pointe
- Desserrer le porte-stylo → laisser la gravité asseoir la pointe, puis l'installer sur l'axe
4. Lever à la hauteur de dessin
- Appuyer sur G0 Z-18 → l'axe Z s'élève de 2 mm
- Le stylo traceur montera alors de 2 mm.
- Retirer le morceau de papier maintenant.
5. Définir le calque
- Vitesse : Vitesse : 5000 mm/min (plus lent = lignes plus épaisses), Décalage Z : 2,2 mm
- De cette manière, le moteur ne remontera pas complètement → le stylo planera à 2 mm au-dessus du papier entre les lignes
Dépannage : Problèmes courants du stylo traceur et solutions
Même les pros rencontrent des obstacles. Diagnostiquons ensemble :
| Problème | Cause | Solution |
|---|---|---|
| Lignes sautées | Papier non plat | Refixer avec du ruban adhésif + utiliser un tapis plus lourd |
| Taches d'encre | Trop de pression | Augmenter le décalage Z de 0,3 mm |
|
Le stylo heurte le papier |
Décalage Z trop bas | Utiliser G0 Z+5 pour lever, puis recalibrer |
| Lignes pâles | Pointe sèche / basse vitesse | Amorcer le stylo + augmenter la vitesse à 7000 mm/min |
| Axe Z ne bouge pas | Non activé dans les paramètres | Vérifier les Paramètres Machine |
